网线水晶头接法图解

01

网线水晶头接法图解

如果你想要组件一个局域网的话,那么网线肯定是你少不了的东西,网线水晶头损坏时有发生。这么个小东西想自己修一修就可以了,打开一看里面这么多线就晕了,线序是什么啊,这种情况有没有.....不用担心,局域网之家教您轻松制作、连接网线水晶头。

网线水晶头接法所需工具

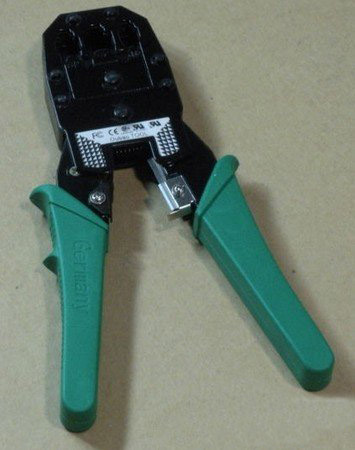

具有8P槽的压线钳一个。

8P槽的压线钳

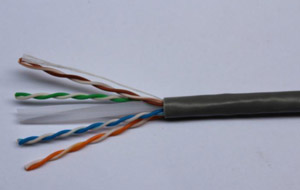

五类网线,也就是我们现在最常用的网线若干米。

五类网线

RJ-45插头,也就是所谓的水晶头若干。

网线水晶头

网线水晶头接法图解步骤

一、用压线钳将网线的胶皮剪掉长约2cm即可

网线

二、按照下图标准线序把网线排列好,可能情况如下图

网线标准线序

三、把8股线末端剪齐。

四、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

把整齐的8股线插入水晶头

五、把水晶头插入8P的槽内,用力的握紧压线钳即可!

水晶头插入8P的槽内
02

网线水晶头接法

一、网线水晶头接法:直通线的制作

直通线主要用于把 PC 和 HUB(普通路由器、无线 AP 等)相连,以及 HUB 与以太 网接口相连。比如,对于几台电脑一起共用一个小区宽带的,所有需要用到的网 线(PC 与 HUB 或者路由器相连,HUB 或者路由器与小区宽带接口相连),都属于 这种情况。

1.用双绞线网线钳把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的 网线),然后把剪齐的一端插入到网线钳用于剥线的缺口中。注意网线不能弯, 直插进去,直到顶住网线钳后面的挡位,稍微握紧压线钳慢慢旋转一圈(无需担 心会损坏网络里面芯线的包皮,因为剥线的两刀之间留有一定距离,这距离通常 就是里面 4 对芯线的直径),让刀口划开双绞线的保护胶皮,拔下胶皮。

2.剥除外包皮即可见到双绞线的 4 对 8 条芯线,并且可以看到每对的颜色都不同。 每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜 色的白色相间芯线组成。

先把 4 对芯线一字并排排列,然后再把每对芯线分开,并按从左到右:白橙、橙、 白绿、蓝、白蓝、绿、白棕、棕的顺序排列(这种排列称为 568B 排序)。然后 用网线钳垂直于芯线排列方向剪齐。

3.左手水平握住水晶头,然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排 插入水晶头中,注意一定要使各条芯线都插到水晶头的底部,不能弯曲。

4. 确认所有芯线都插到水晶头底部后,即可将插入网线的水晶头直接放入网线 钳压线缺口中。水晶头放好后即可压下网线钳手柄,一定要使劲,使水晶头的插 针都能插入到网线芯线之中,与之接触良好。

至此,这个 RJ-45 头就压接好了。按照相同的方法、同样的排线顺序制作双绞线 的另一端水晶头,要注意的是芯线排列顺序一定要与另一端的顺序完全一样,这 样整条网线的制作就算完成了。

二、网线水晶头接法:交叉线的制作

交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接,以及两台计算机直接通过 网卡相互连接。有些朋友想将家里的两台 PC 连接起来组成一个小局域网,还有 ADSL MODEM 和 HUB 的连接,都属于这一情况。

交叉线的制作和直通线的基本步骤是一样的,所不同的就是芯线的排列规则了, 并且两个头的排列规则也不一样。一头与直通线一样,从左到右依次是:白橙、 橙、白绿、蓝、白蓝、绿、白棕、棕,另一头的排列规则为:白绿、绿、白橙、 蓝、白蓝、橙、白棕、棕(这种排序称这 568A 排序)。(绿橙换位) 两端都做好水晶头后可以用网线测试仪进行测试,如果测试仪上 8 个指示灯都依 次为绿色闪过,证明网线制作成功。如果出现任何一个灯为红灯或黄灯,都证明 存在断路或都接触不良现象。

网线水晶头的接法:

制作线的时候,有一个一般性的原则就是: 同类(连接线的两端是同一种设备)交叉(做交叉线) 异类(连接线的两端是不同的设备)平行(作平行线)

交叉线的做法是:一头采用 568A 标准,一头采用 568B 标准 平行线的做法是:两头采用同样的标准(同为 568A 标准或 568B 标准)

网线水晶头接法注意事项:

568A 标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕 568B 标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

例:双机互连,是做交叉线:一头采用 568A 标准,一头采用 568B 标准; 做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面 的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用网 线钳夹一下,就可以了!
